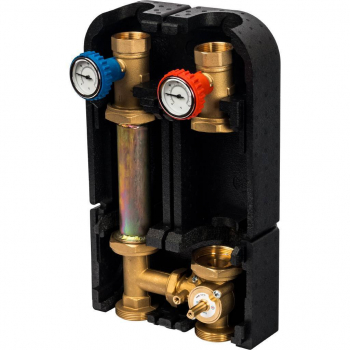

STOUT Насосная группа с 3-ходовым смесителем 1 1/4" без насоса (установка насоса справа/слева)
| Особенности: | группа быстрого монтажа |
| Артикул: | C15132 (SDG-0007-003201) |
| Торговая марка: |
STOUT
 Италия |
|
Самовывоз возможен
|
| Материал | латунь, сталь |
| Защитный кожух | пенополиуретан EPP |
| Насос | нет |
| Теплоноситель | вода / водный раствор гликолей (до 30%) |
| Максимальная температура теплоносителя, °С | 110 |
| Условная пропускная способность смесительного клапана Kvs, м3/ч | 18 |
| Максимальное рабочее давление, бар | 10 |
| Шкала термометра, °C | 0 - 120 |
| Подсоединение | |
| верхние патрубки | 1 1/4" ВР |
| нижние патрубки | 2" НР |
| патрубки насоса | 2" ВР |
| Штуцеры для установки дифференциального клапана | нет |
| Размеры, мм | |
| - высота | 410 |
| - ширина | 247 |
| - глубина | 212 |
| Вес, кг | 4.55 |
| Температура транспортировки и хранения, °C | от -20 до +50 |
Насосная группа с трёхходовым приводным смесителем, предназначена для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя.
В комплект поставки насосной группы входят: высококачественная запорная арматура, полностью соответствующая российским стандартам проектирования систем теплоснабжения, надёжный трёхходовой смеситель, негорючая блочная термоизоляция.
Насосная группа с трёхходовым приводным смесителем обеспечивает циркуляцию и регулировку температуры теплоносителя, поступающего из первичного контура при помощи 3-х ходового смесительного клапана с управляющей рукояткой (без электропривода). При необходимости автоматического управления на клапан может быть установлен электропривод STOUT (заказывается отдельно).
Поставляется без насоса. Возможно использование насоса с соответствующей монтажной длиной и наружной резьбой под гайки для присоединения насоса к деталям группы.
Со стороны системы теплопотребления все насосные группы снабжены запорными шаровыми кранами, совмещенными со стрелочными термометрами. На возвратной линии шаровой кран совмещен с обратным клапаном.

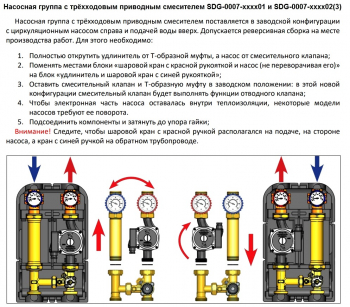

Насосная группа SDG-0007-хххх01 поставляется в заводской конфигурации для установки насоса справа и подачей воды вверх. Допускается изменение местоположения насоса и направление движения воды (см. схему).
